武汉新顺畅桥检车租赁公司桩基加固新技术-水下玻纤套筒“夹克法”

作者: 来源: 日期:2020/6/23 8:59:37 人气:12 评论:0

  武汉新顺畅24小时服务热线:18171099518 于经理。新顺畅是一家专门为建筑工程提供劳务服务;桥梁工程、公路工程、建筑工程、消防工程、桥梁防水防腐等工程施工;工程机械、桥检车租赁等。长期承接桥梁维修、养护、检测、加固、高空施工等工程。

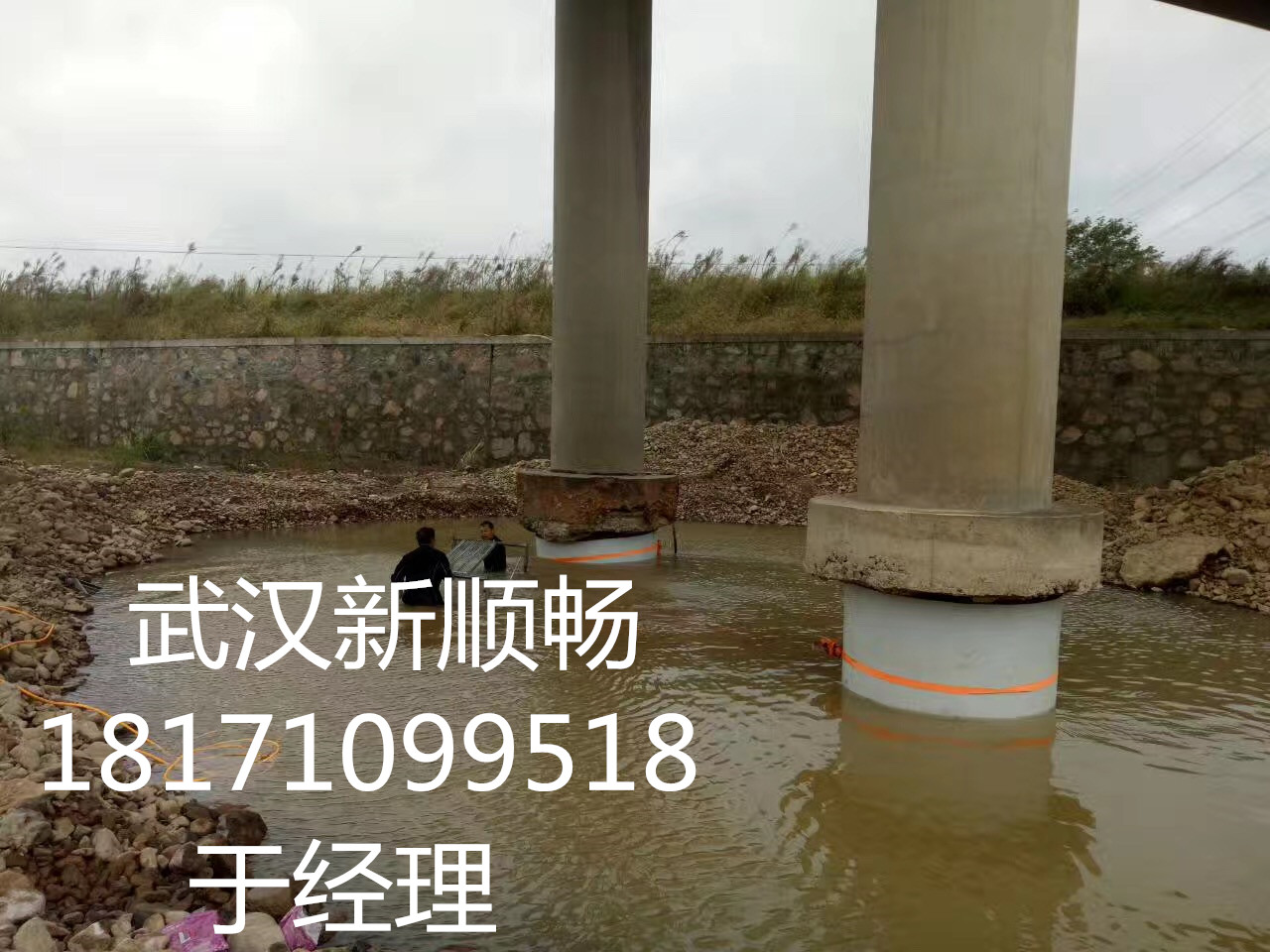

  水下玻纤套筒加固系统,又称“夹克法”,主要应用于对各种腐蚀、冲刷、混凝土脱落、钢筋露筋等病害的结构基础、码头桩基和桥墩柱(包括混凝土桩、钢桩和木桩)等修复和加固防护,以及对新建结构的预先防护。

  武汉新顺畅在承接的众多桥梁工程中,在舟山市朱家尖跨海大桥维修工程、甬台温高速宁波段桥隧加固维修工程等项目中,都使用了水下玻纤套筒夹克法对桩基进行加固。水下玻纤套筒加固系统具有耐久性、防腐性以及可以在水下施工等特点。对于修复由于冲刷、混凝土脱落、钢筋露筋等病害水中受损的钢筋混凝土桩有很好的效果,因此用于工程中,对桩柱进行加固。

  夹克法的技术优点体现如下:强度高;环氧灌浆料与套筒粘结强度高;适用性强,对木、混凝土和钢墩柱都有效;防腐性能好,耐海水腐蚀和各种化学制剂;耐海水潮汐、废水、电解等持续性或间歇性侵蚀;可水下施工,无需构筑围堰及排水;施工快捷方便,无需封桥或断路施工;可人工灌注或泵送环氧灌浆料;套筒能现场进行加工;符合海洋生物环境安全标准;在咸水、淡水和半咸水内都有效;免维护 ;耐UV 。

  夹克法加固应用的范围有:修复和加固浪溅区和潮汐带等水中受损的钢筋混凝土桩、钢管桩、H型钢桩和木桩;修复和加固由于冲刷、混凝土脱落、钢筋露筋等病害水中受损的钢筋混凝土桩;公共设施及工厂设备混凝土基础、电线杆等。

  武汉新顺畅桥梁施工人员细说夹克法施工流程、工艺要点和操作方法:

  1、桩基础夹克法维修埃及古施工工艺总体流程如下:现场踏勘-制定材料-作业平台的搭设-机构表面处理-玻纤套筒安装-底部密封条安装、封底灌浆料灌注-灌浆料浇筑-顶部封顶-进入下一根桩施工

  2、现场踏勘:在桩基础夹克维修加固前,需要踏勘工程现场的实际情况,掌握第一手现场资料,资料应包括但不限于以下内容:

  (1)了解现场施工环境,查看要夹克法桩的具体位置,观测航道船的密度及大小,有整体的直观概念;

  (2)查看上下游原有结构物的情况;

  3、现场探摸、丈量、定制材料

  (1)在定制材料前,应进行现场上下探摸,掌握桩基信息,包括所要维修加固区域的桩基础直径是否与设计一致,特别是钢模板下缘至河床线的这一段,查明病害情况;

  (2)上下探摸、每间隔40厘米丈量桩基周长,结合施工图纸确定玻纤套筒的定制长度及周长,玻纤套筒高度,上下留有40-60厘米余量,周长比设计值或实际桩周长放大些,以便现场能够试安装和裁剪;

  (3)根据探摸、丈量情况,估算灌浆料的用量,灌浆料的进量要在设计值的基础上考虑富余量;

  (4)如缺陷的位置和范围与图纸严重不符,要及时上报业主和监理。

  4、作业平台的搭设:作业平台,仅为了夹克法施工时,作为拌料灌注人员操作平台,依附于原系梁,从两岸下水,在通航孔外侧布设、固定,可用临时船舶、亦可用浮筒拼搭简易平台。

  5、结构表面处理:在安装玻纤套筒前,需进行结构表面处理,对上部钢模板部分,先由潜水员用高压水枪冲洗基桩表面青苔、水下生物等附着物,再用水下角磨机打磨裸露在外的钢筋表面,用手持式气动凿毛机凿除松散、破损的混凝土表面。特别是钢模板下缘与混凝土交界处,应重点凿除、清理,不得遗漏。

  结构表面处理后,静置一段时间后,由潜水员采用水下摄像机对凿毛效果进行摄像拍照,已确认处理效果。

  6、玻纤套筒安装:在对结构表面处理效果完成监理或者业主验收后,进行玻纤套筒的安装工作。

  (1)玻纤套筒现场确定尺寸后均由厂家预制生产,运到现场后检查尺寸,验收合格后才可以使用,加固时现在套筒的锁扣和槽内注入水下环氧封口胶。

  (2)将紧固带绑扎在所需维修区域上方的墩柱上,用缆绳将玻纤套筒定位住,然后将玻纤套筒展开,并围绕包裹桥墩,玻纤套筒与桩基的距离由嵌入在玻纤套筒上的限位器控制,由潜水员将玻纤套筒安装在合适的位置,使用紧固带临时固定套筒。

  (3)每隔15厘米,使用不锈钢自攻螺丝紧固套筒锁扣处。

  7、底部密封条安装、封底灌浆料灌注

  (1)在底部25毫米,使用可压缩密封条封底,使桩基与玻纤套筒底部之间不允许有空隙,不得漏浆,然后使用封底胶对玻纤套筒底部和与系梁结合部位进行密封。

  (2)第一次灌注水下多用途氢脂环氧灌材料,采用高位漏斗重力灌浆法,灌注15厘米高后暂停,待灌浆材料固化后,在进行二次灌注。

  8、灌浆料浇筑:等封底灌浆料固化后,可进行第二次水下氢脂环氧灌浆料的灌注,为了不使玻纤套筒炸开,每次灌注高度控制在2.5-3米,待硬化后再进行灌注,直至筒内全部填满。

  9、顶部封顶:待套筒内灌浆料灌至套筒扣5厘米位置时,停止灌注,顶部5厘米采用封口胶进行密封。待灌浆料全部固化后,拆除紧固带,进入下根桩施工。

  桩基加固玻纤套筒顶面与新系梁底面齐平,与原系梁底面距离控制20厘米。

  武汉新顺畅专注于为客户提供结构加固领域的系统解决方案,业务区域覆盖全国多个省份。公司拥有预应力碳纤维板、水下玻纤套筒(夹克法)、碳纤维网格等多种新型加固产品及技术,能够提供从方案设计、产品定制、技术指导到售后维护的一条龙式专业化服务。桥梁加固,就找武汉新顺畅!
